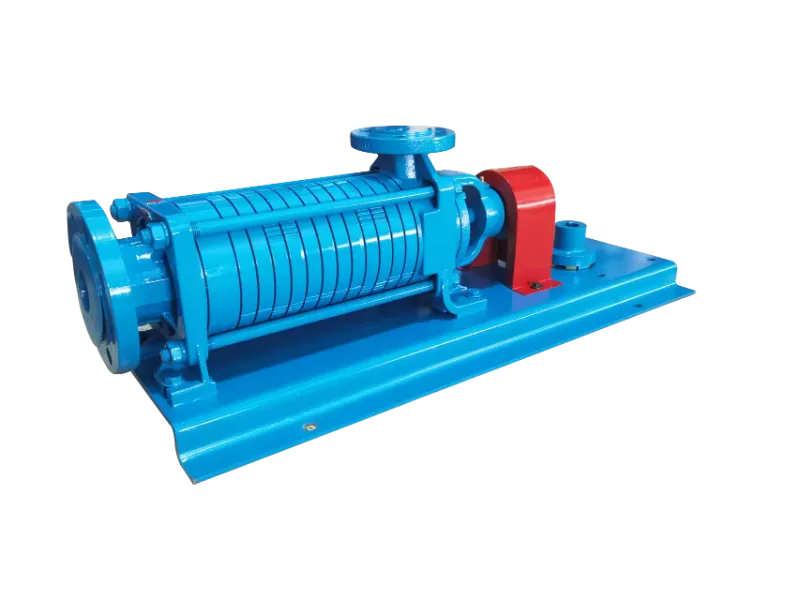

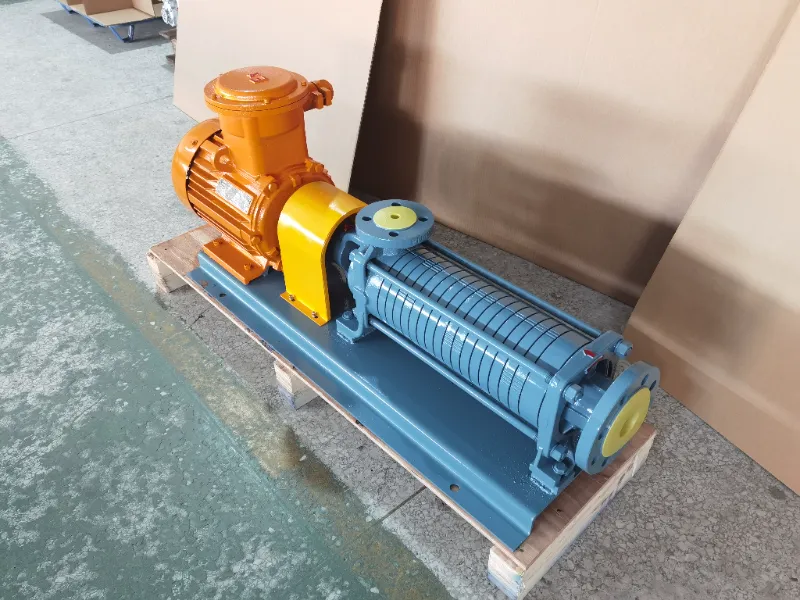

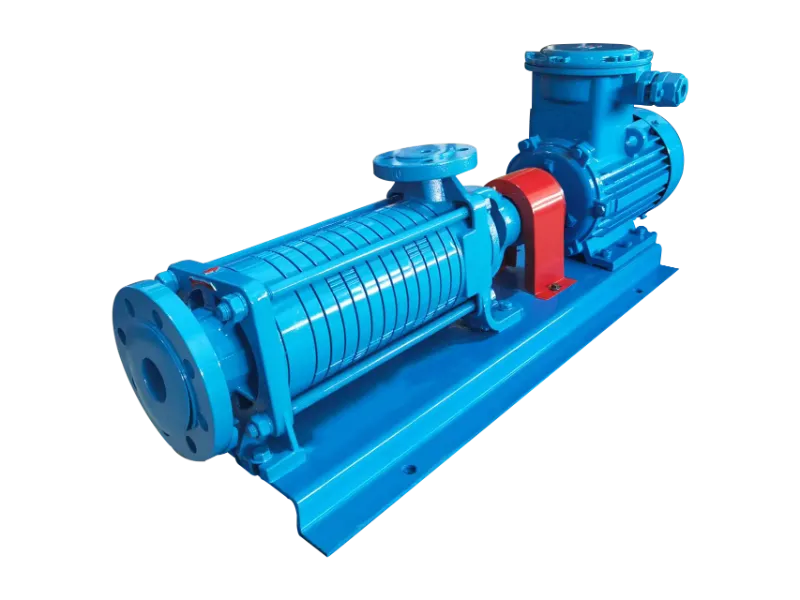

Pompe centrifuge GPL à 6 étages

Cette pompe multicellulaire GPL est une pompe centrifuge à canal d'écoulement avec une conception horizontale à 6 étages. Il adopte une garniture mécanique sans refroidissement externe. Équipée d'une turbine de pré-compression à l'extrémité d'aspiration, cette pompe centrifuge GPL à 6 étages fonctionne bien dans des conditions de faible NPSH, offrant un débit et une pression élevés. Il traite divers fluides, notamment le GPL, le kérosène, le diesel et d’autres huiles légères.

Le paramètre est le suivant.

Structure du produit

Cette pompe centrifuge GPL à 6 étages se compose de quatre sections principales : support, entraînement, roulements et joints. La section de support comprend le cadre de support d'entrée, le cadre de support de sortie, l'ensemble de manchon d'aube directrice avant, le déflecteur d'aube directrice, l'ensemble de manchon d'aube directrice, le connecteur de sortie, le couvercle et le boîtier de roulement – ​​fixés par des boulons de serrage serrant tous les étages ensemble pour former la chambre de travail. La section d'entraînement se compose de l'arbre, de la roue avant, de la roue en cuivre et de la clavette parallèle. Les roulements comprennent des paliers lisses d'aube directrice avant, des paliers lisses d'aube directrice et des roulements. Les joints sont constitués de joints toriques et de garnitures mécaniques.

Principe de fonctionnement

Cette pompe centrifuge GPL à 6 étages fonctionne selon le principe de la force centrifuge. Les pales de la turbine à grande vitesse font tourner le liquide et le projettent vers l'extérieur, créant ainsi un écoulement. Avant le démarrage, la pompe et la tuyauterie doivent être entièrement amorcées avec du liquide pour établir un état de vide. Lorsque la turbine tourne, le liquide est projeté vers l'extérieur par la force centrifuge, créant une zone de basse pression au centre de la turbine. La pression atmosphérique ou hydraulique pousse alors plus de liquide de la source vers la pompe, permettant un transfert continu.

Applications

Cette pompe centrifuge GPL à 6 étages convient au remplissage de bouteilles, au pompage de GPL à partir de réservoirs de stockage hors sol et au chargement et déchargement de camions-citernes. Il gère des fluides tels que le GPL, le kérosène, le diesel et d'autres hydrocarbures légers similaires.

Précautions

Une crépine de 100 mailles ou plus fine doit être installée à l’entrée de la pompe.

La pompe doit être amorcée avant le démarrage – remplir de liquide et expulser tout l’air pour éviter un fonctionnement à sec.

Vérifiez le sens de rotation du moteur avant le démarrage.

Évitez un fonctionnement prolongé avec la vanne de décharge fermée.

FAQ

Q1 : Pourquoi la pompe ne fonctionne-t-elle pas ?

A1 : Vérifiez le moteur et inspectez-le pour déceler tout blocage (objets étrangers ou boulons de fixation déséquilibrés).

Q2 : Pourquoi la pompe vibre-t-elle fortement ?

A2 : Vérifiez l'alignement – ​​vérifiez la cohérence des écrous de montage et de la hauteur centrale.

Q3 : Comment réparer les fuites ?

A3 : Vérifiez la garniture mécanique (dommages ou hauteur incorrecte – standard 2,5 mm ± 0,5 mm) et inspectez les joints toriques.
