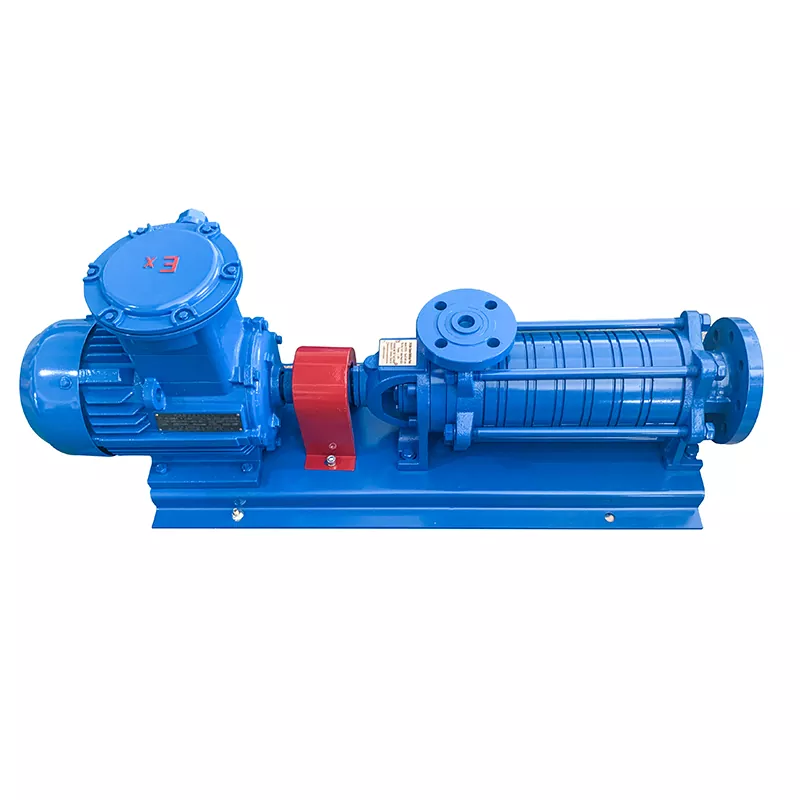

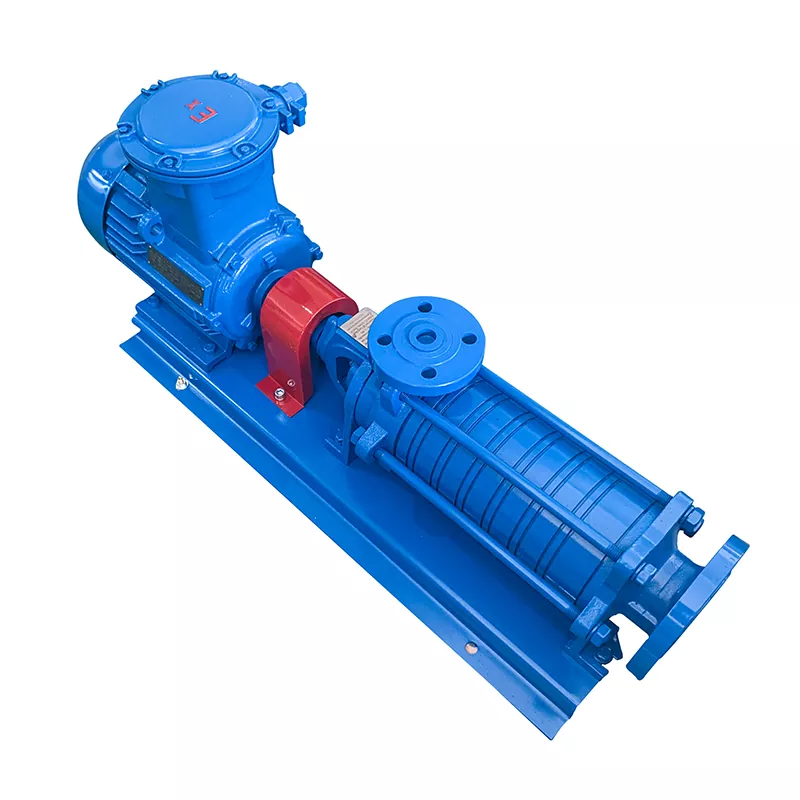

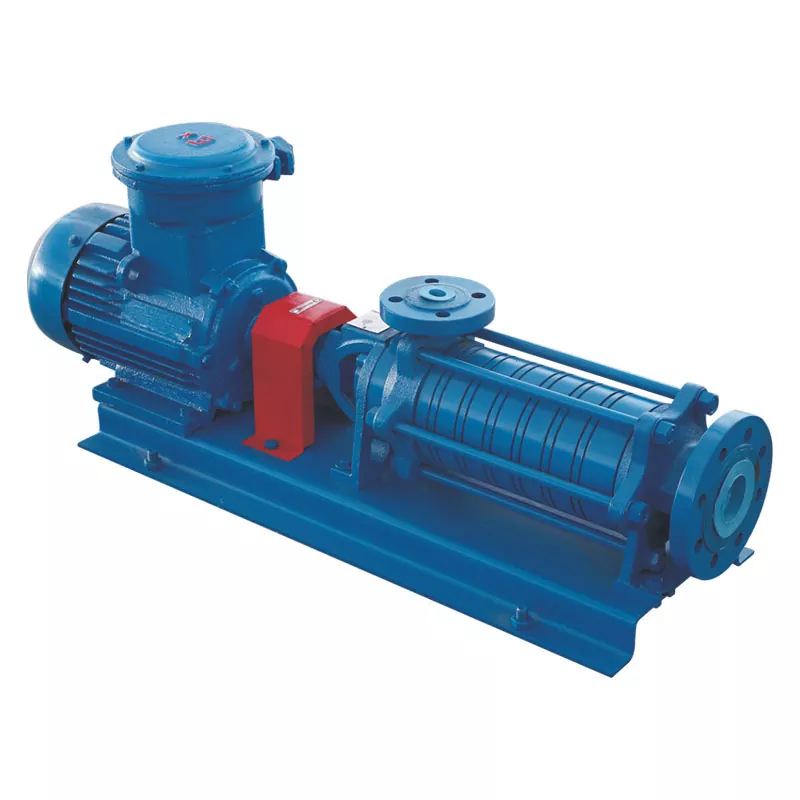

Pompe à plusieurs étages pour gaz de pétrole liquéfié

La pompe multicellulaire pour gaz de pétrole liquéfié est une pompe centrifuge à canal d'écoulement de conception horizontale et à 6 étages. Il adopte une garniture mécanique sans refroidissement externe. Équipée d'une turbine de pré-compression à l'extrémité d'aspiration, cette pompe multicellulaire pour gaz de pétrole liquéfié fonctionne parfaitement dans des conditions de faible NPSH, offrant un débit et une pression élevés.

La pompe se compose de quatre composants principaux : la section de support, la section d'entraînement, les roulements et les composants d'étanchéité. La section de support utilise des boulons de serrage pour serrer le cadre de support d'entrée, le manchon d'aube directrice avant, le déflecteur d'aube directrice, le manchon d'aube directrice arrière, le connecteur de sortie, le couvercle d'extrémité de sortie et le cadre de support de sortie ensemble pour former la chambre de travail. La section d'entraînement se compose de l'arbre d'entraînement, de la roue avant, de la roue en cuivre et de la clavette parallèle. L'arbre entraîne la roue à travers la clavette pour générer la force centrifuge. Les roulements comprennent des roulements à manchon d'aube directrice avant, des butées à billes unidirectionnelles et des roulements. Les composants d'étanchéité sont constitués de joints toriques et de garnitures mécaniques. Le paramètre est le suivant.

Caractéristique structurelle

Cette pompe multicellulaire pour gaz de pétrole liquéfié présente une conception horizontale avec des roues à 6 étages, offrant une hauteur de chute élevée et un débit important. La garniture mécanique ne nécessite aucun système de refroidissement supplémentaire, ce qui simplifie l'installation et la maintenance. La turbine de précompression située à l'extrémité d'aspiration réduit efficacement les besoins en NPSH, garantissant un fonctionnement stable même dans de mauvaises conditions d'aspiration. Avec une structure compacte et un fonctionnement fluide, cette pompe multicellulaire pour gaz de pétrole liquéfié convient à un service intensif continu.

Applications

Cette pompe multicellulaire pour gaz de pétrole liquéfié convient au remplissage de bouteilles, au pompage de GPL à partir de réservoirs de stockage hors sol ainsi qu'au chargement et au déchargement de camions-citernes. Il gère une variété de fluides, notamment le GPL, le kérosène, le diesel et d'autres liquides.

Précautions

1. Une crépine de 100 mailles ou plus fine doit être installée à l'entrée de la pompe pour empêcher les débris de pénétrer et de causer des dommages.

2. La pompe doit être amorcée avant le démarrage – tout l'air doit être expulsé et la pompe remplie de liquide. Ne pas le faire entraînera une surchauffe, des vibrations et un fonctionnement à sec, ce qui pourrait endommager la pompe ou entraîner une panne de l'équipement.

3. Le sens de rotation du moteur doit être vérifié avant le démarrage.

4. Évitez un fonctionnement prolongé avec la vanne de refoulement fermée, car cela réduirait la durée de vie de la pompe.

FAQ

Q1 : Pourquoi la pompe multicellulaire ne fonctionne-t-elle pas ?

A1 : Vérifiez le moteur. Si tout va bien, inspectez le corps de la pompe pour déceler tout blocage – corps étrangers ou tension déséquilibrée sur les 6 boulons de serrage.

Q2 : Pourquoi la pompe vibre-t-elle fortement pendant le fonctionnement ?

A2 : Vérifiez l'alignement entre le moteur et la pompe – vérifiez l'alignement des écrous de montage et la cohérence de la hauteur centrale.

Q3 : Comment réparer les fuites de la pompe à plusieurs étages ?

A3 : Vérifiez la garniture mécanique (endommagement ou hauteur incorrecte) et inspectez le corps de la pompe (fissures ou joints toriques usés).
