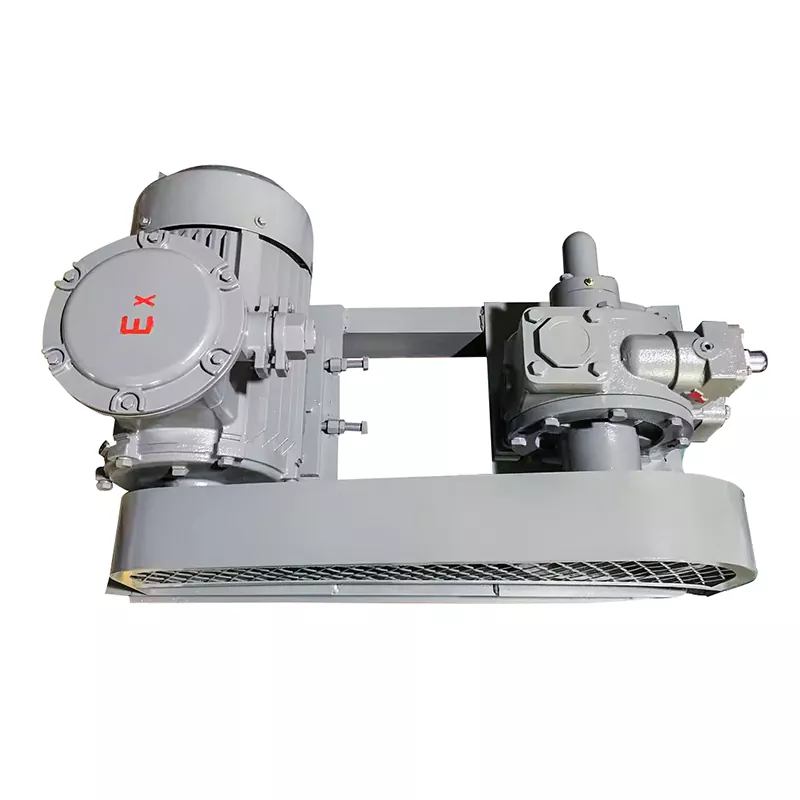

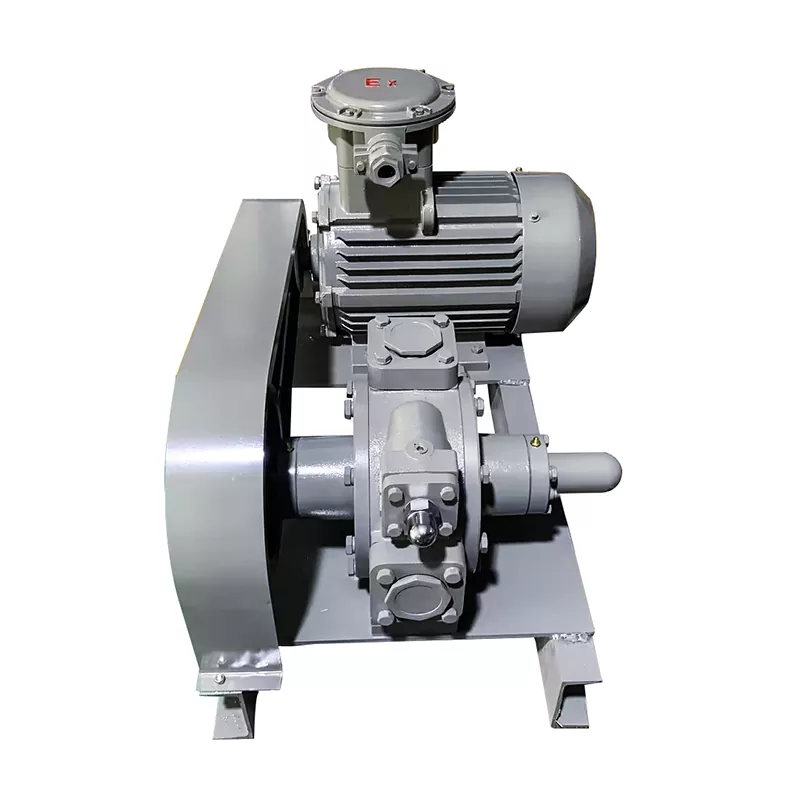

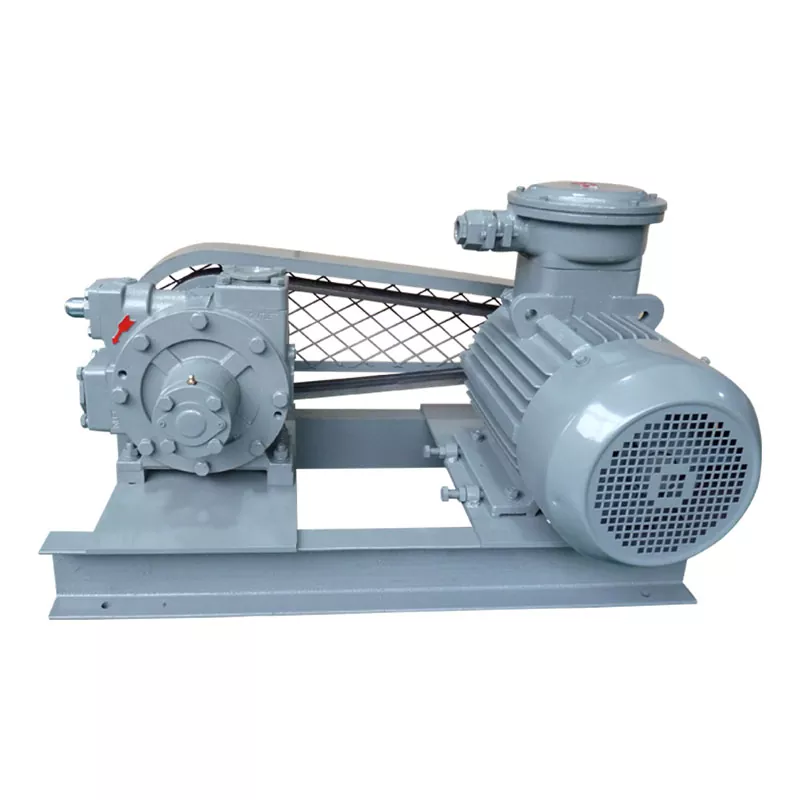

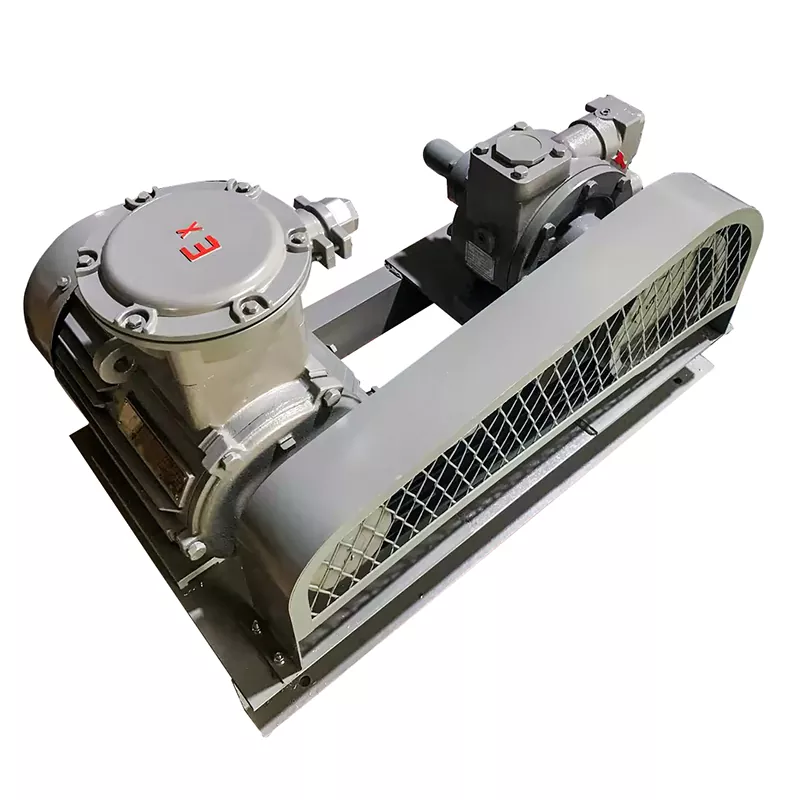

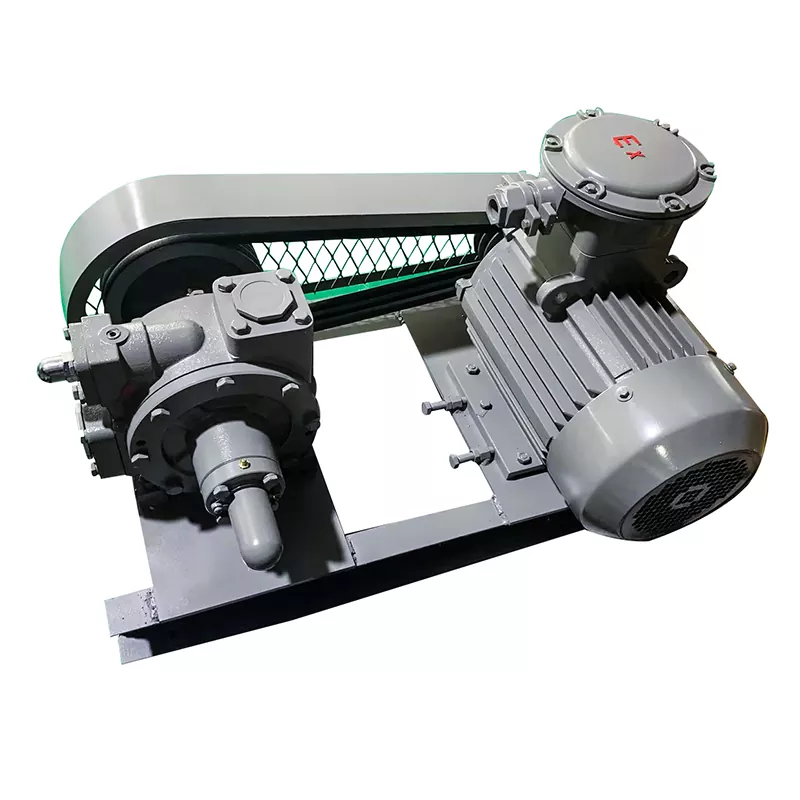

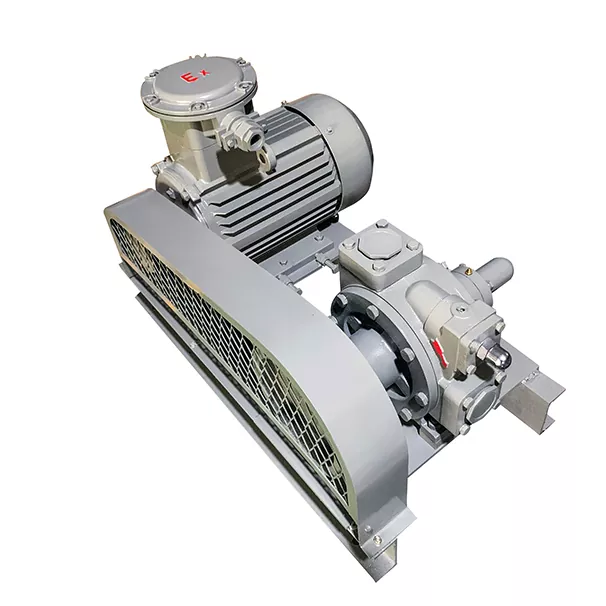

Pompe GPL de 2 pouces avec moteur

La pompe GPL de 2 pouces avec moteur est une pompe à palettes spécialement conçue pour le transfert de gaz liquéfié, d'eau ammoniac et de fluides similaires. Il est particulièrement adapté aux conditions de fonctionnement difficiles impliquant une pression différentielle élevée, une rotation à grande vitesse et une faible hauteur d'aspiration. Dotée d'une conception à came révolutionnaire, cette pompe élimine efficacement la cavitation. L'utilisation de matériaux avancés pour les cames et les pales, combinée à des roulements robustes, prolonge considérablement la durée de vie de la pompe. Sa conception à garniture mécanique unique simplifie la maintenance et le remplacement, tandis que les grandes tiges de poussée non métalliques permettent un fonctionnement à grande vitesse. La pompe GPL de 2 pouces avec moteur est largement utilisée dans le chargement et le déchargement de camions-citernes, ainsi que dans les applications de transfert en vrac.

Structure du produit et composants de base

Cette pompe à palettes se compose principalement de quatre ensembles principaux : composants de support, pièces de transmission, roulements et joints. Les composants de support sont composés de couvercles d'extrémité d'arbre, de corps de pompe, de couvercles d'extrémité de pompe, d'une bague excentrique et de plaques de recouvrement de rotor, chaque section étant serrée ensemble par des boulons de serrage pour former la chambre de travail. Les pièces de transmission comprennent l'arbre d'entraînement, les aubes, le rotor et les tiges de poussée des aubes. Lorsque l'arbre d'entraînement tourne, il entraîne le rotor, qui à son tour force les aubes à tourner à grande vitesse le long de la paroi interne de la bague excentrique sous l'action des tiges de poussée et de la force centrifuge, générant ainsi la différence de pression nécessaire à la distribution du fluide. L'ensemble de roulements se compose de roulements à rouleaux cylindriques et de butées à aiguilles, tandis que le système d'étanchéité comprend des joints toriques, des joints d'étanchéité et une garniture mécanique. Cette conception structurelle garantit un fonctionnement stable de la pompe GPL de 2 pouces avec moteur dans des conditions de haute pression et de vitesse élevée.

Paramètres du produit

La pompe GPL de 2 pouces avec moteur est conçue pour offrir des performances robustes dans les applications exigeantes de transfert de gaz liquéfié. Entraînée par un moteur puissant et dotée de connexions NPT de 2 pouces, la pompe est conçue pour gérer des pressions de système élevées avec une capacité de pression différentielle substantielle.

Installation et réglages de tension

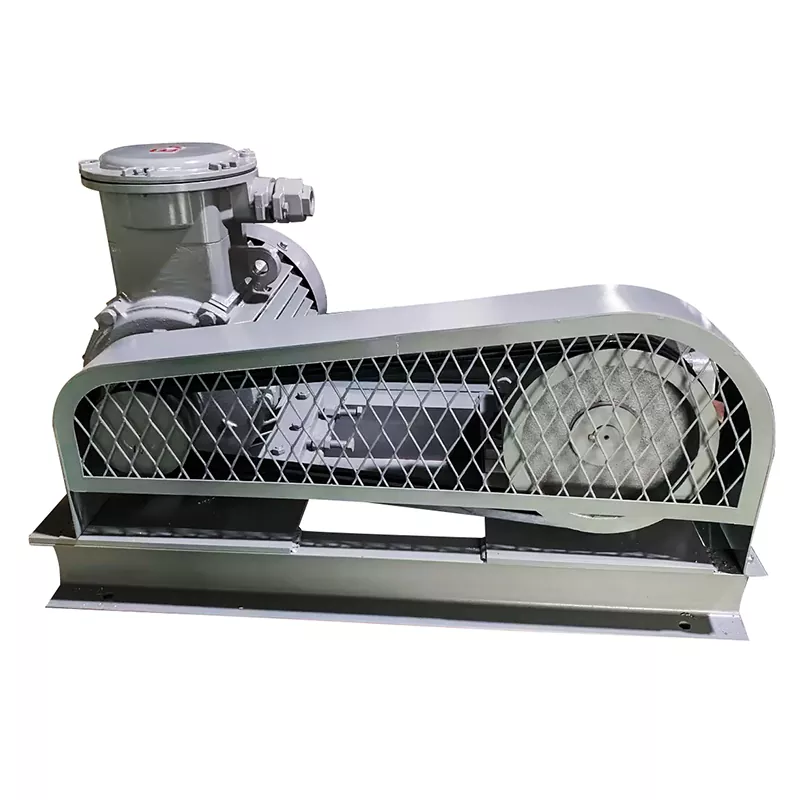

Pour régler la tension de la courroie, retirez d'abord la protection et les trois courroies trapézoïdales, puis desserrez les quatre boulons de fixation côté moteur. Ajustez la position du moteur à l’aide des boulons de réglage. Une fois le réglage terminé, serrez les écrous sur les boulons de réglage et fixez solidement les quatre boulons de fixation du moteur. Une attention particulière doit être portée à ce que la face de la poulie du moteur soit alignée avec la face de la poulie de la pompe sur le même plan. Après cela, réinstallez les courroies trapézoïdales et la protection dans l'ordre. Il est important de noter que les courroies trapézoïdales ne doivent pas être trop tendues après le réglage, car une tension excessive peut réduire la durée de vie de la pompe, augmenter le bruit ou même provoquer un grippage.

Précautions opérationnelles

Pour garantir un fonctionnement sûr et fiable à long terme de la pompe GPL de 2 pouces avec moteur, les précautions suivantes doivent être respectées pendant l'utilisation :

1. Un filtre d'entrée avec un maillage de 80 mesh ou plus fin doit être installé à l'entrée de la pompe pour empêcher les impuretés de pénétrer et d'endommager les composants internes.

2. Avant de démarrer la pompe, tout air emprisonné doit être expulsé et la chambre de la pompe doit être entièrement remplie de liquide. Ne pas le faire peut entraîner un échauffement de la pompe, des vibrations et un « fonctionnement à sec », ce qui peut endommager la pompe, voire entraîner des accidents de l'équipement.

3. Le sens de rotation du moteur doit être vérifié avant le démarrage pour éviter un fonctionnement inverse.

4. Un fonctionnement prolongé avec la vanne de refoulement fermée doit être évité, car cela affecterait négativement la durée de vie de la pompe.

Le bon respect des procédures de fonctionnement ci-dessus maximisera les avantages en termes de performances de la pompe GPL de 2 pouces avec moteur et prolongera son cycle de service.
