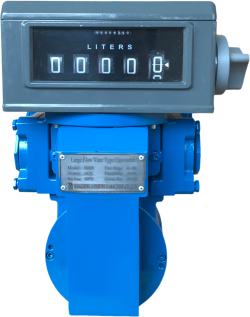

Le noyau duDébitmètre LPGFM1est une coquille cylindrique fermée. Shell installé à l'intérieur d'une rotation libre autour de l'axe central du tambour cylindrique, le tambour par la lame radiale séparée en trois ou quatre chambres à gaz indépendantes (ou «seau»). Chaque chambre a des ouvertures à fente droites dans la paroi intérieure (près de l'axe central) et dans la paroi extérieure (près du boîtier): l'ouverture intérieure sert d'entrée à la chambre de mesure de la chambre et l'ouverture extérieure sert de sortie de la chambre. Le boîtier LPGFM1 est rempli d'environ la moitié du volume d'eau ou d'huile à faible viscosité comme liquide d'étanchéité, de sorte que la moitié inférieure du rotor est immergée dans le liquide. Cette méthode d'étanchéité liquide est la caractéristique clé du débitmètre, qui remplace le scellage mécanique du débitmètre volumétrique traditionnel et réalise une opération unique sans fuite.
Le gaz de l'entrée du débitmètre dans le flux de travail est le suivant:
Étape gonflable: le gaz d'abord dans le courant dans une position spécifique de la chambre à gaz (comme une chambre). À ce moment, la chambre A de l'entrée intérieure vient d'exposer à la surface liquide, et l'entrée connectée au gaz a commencé à remplir la chambre A. Dans le même temps, une autre chambre (par exemple la chambre B) est remplie de gaz et ses ouvertures intérieures et extérieures sont scellées par la surface liquide, formant un espace «seau» fermé - la chambre de mesure. Une troisième chambre (par exemple, la chambre C) a sa sortie extérieure exposée à la surface liquide et commence à évacuer le gaz vers la sortie du compteur.
L'entraînement et la rotation: Alors que le gaz continue de remplir la chambre A, le cylindre rotatif est soumis à une force déséquilibrée entraînée par la pression d'entrée et commence à tourner dans le sens antihoraire autour de son axe central (la direction de la rotation dépend de la conception et est représentée dans le sens antihoraire dans l'illustration).
Dans le même temps, la chambre A tourne vers la position d'origine de la chambre B, et ses ouvertures intérieures et extérieures sont scellées par la surface liquide, formant une nouvelle chambre de mesure. De cette façon, chaque chambre subit le cycle: Inflation → Formation d'une chambre scellée → Échappement → Réinitialiser par immersion.
Base de la mesure volumétrique: Le point clé est que pour chaque révolution du tambour, un volume de gaz égal au «nombre de chambres × volume de chambres individuelles» passe par le compteur. Par exemple, dans le cas d'un rotor à quatre chambres, une révolution décharge quatre fois le volume des chambres. Le nombre de rotations du cylindre est transmis à l'indicateur de comptage externe (par exemple, compteur mécanique ou capteur électronique) à travers le mécanisme d'engrenage, qui peut additionner avec précision le volume total de gaz passant par le débitmètre.

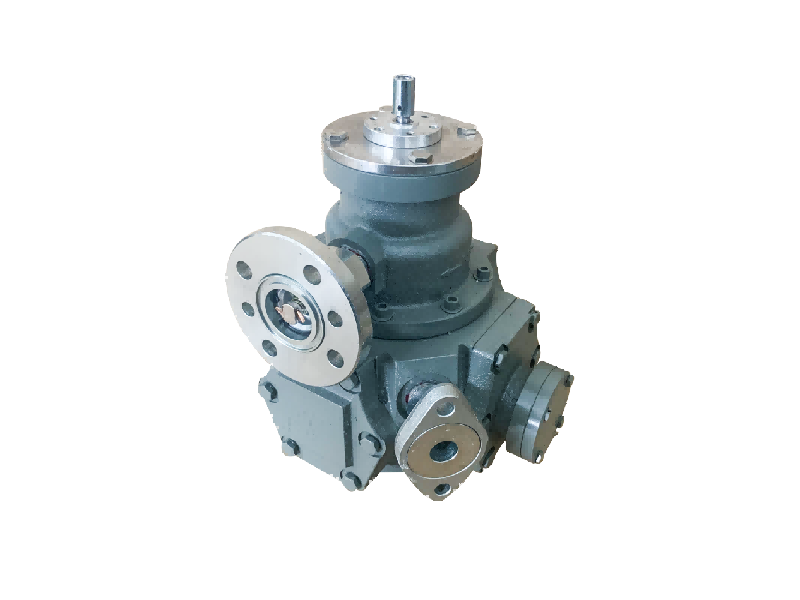

Débitmètre GPLEn raison de son principe d'étanchéité liquide, une classe unique de débitmètre volumétrique non de fuite. Ses caractéristiques d'erreur (telles que la linéarité, la répétabilité) et d'autres reposent sur l'étanchéité mécanique du débitmètre volumétrique (comme la roue de la ceinture, la membrane) a une différence significative, généralement avec une excellente précision, une précision de mesure allant jusqu'à 0,2 à 0,5 niveau. Cependant, le principe d'opération apporte également des limitations spécifiques:
Limitations de plage d'écoulement: Afin de s'assurer que le liquide peut être efficacement scellé dans la chambre de gaz et que le gaz peut être déchargé en douceur sans provoquer des fluctuations violentes au niveau du liquide ou l'entraînement liquide, la vitesse rotative du cylindre rotatif ne peut pas être trop rapide. Cela limite directement le débit mesurable maximum. Par conséquent, les débitmètres LPGFM1 conviennent principalement à une mesure précise des gaz à petits débit, couramment utilisés dans les laboratoires, à l'étalonnage des compteurs standard, à une surveillance de l'écoulement à petit des processus spéciaux et à d'autres scénarios.
Conditions de compatibilité des gaz: Le gaz à mesurer ne doit pas être dissous dans le liquide d'étanchéité à l'intérieur du débitmètre, et il ne peut pas avoir de réaction chimique ou d'interaction avec le liquide d'étanchéité. Ne pas le faire peut entraîner des erreurs de mesure (par exemple, des lectures de petits volumes dues à la dissolution du gaz), des changements dans la nature du liquide, voire des dommages au compteur. La sélection d'un liquide d'étanchéité approprié (eau, pétrole ou autre liquide inerte) est essentielle pour une mesure précise d'un gaz particulier.
Autres considérations: le compteur doit être monté horizontalement et le niveau de liquide doit être maintenu à la marque spécifiée lorsqu'il est utilisé. Les changements de température ambiante peuvent entraîner des changements dans le volume du liquide d'étanchéité et nécessiter une attention ou une compensation. Bien qu'ils soient très précis, ils sont généralement de taille et de poids relativement élevés et nécessitent un entretien régulier du niveau et de la propreté du liquide.
En résumé, les débitmètres de GPL, avec leur haute précision, leur fuite et leur principe intuitif, occupent une position importante dans le domaine de la mesure du volume total des petits gaz d'écoulement, mais doivent suivre strictement leurs gammes d'écoulement applicables et leurs exigences de compatibilité liquide à l'essence de gaz.
